在石油天然氣鉆采領域，鉆井絞車絕大多數采用前出繩，少部分絞車采用后出繩，如圖2所示。兩種出繩方式的絞車滾筒均開有Lebus雙折線繩槽，繩槽在卷筒周向約45°~180°和225°~360°區段上保持與滾筒端面平行，只在0°~45°和180°~225°區段上與滾筒端面相交，表現為繩槽會出現拐折現象，這種設計既對鋼絲繩纏繞起到一定的導向作用，又盡可能大地減少鋼絲繩在纏繞過程中的相互摩擦。按照鋼絲繩在滾筒上的纏繞方向，主要分為左旋滾筒和右旋滾筒，二者均成熟廣泛地應用于鉆井作業中。
2.2滾筒旋向判斷方法

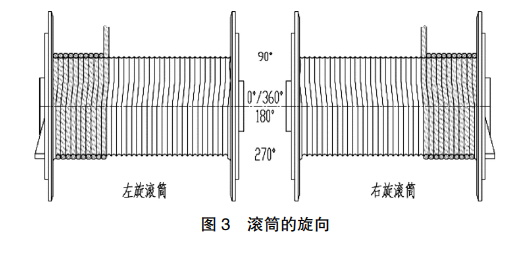

對前出繩滾筒旋向的判斷，主要依據滾簡繩頭固定位置。面對著滾簡，繩頭同定在左側，首層鋼絲繩纏繞時從左向右纏繩為左旋滾簡：繩頭固定在右側，首層鋼絲繩從右向左纏繩為右旋滾筒：如圖3所示。部分學者采用左、右手法則進行判斷，也可以，但筆者認為上述方法更為直觀簡潔。
3滾筒旋向與繩捻向的選配
在圖2中，左側滾簡為左旋，右側滾簡為右旋。在實際應用過程中，對左旋滾筒和右旋滾筒配哪種挖向的鋼絲繩，在不同學者和使用者之間一直存在較大的爭議。部分學者認為左旋滾簡配右旋鋼絲繩，右旋滾筒配左旋鋼絲繩，駁論反之.筆者重點針對該問題進行分析：
3.1單層纏繞

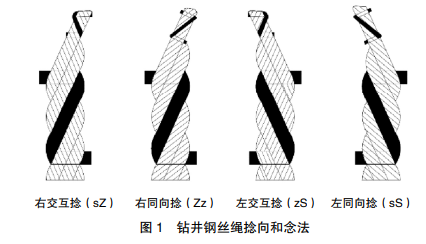

以往學者多次針對單層纏繞進行詳細分析，這里不再論述，其結論是：交互捻鋼絲繩既適用于左旋滾筒，也適用于右旋滾簡。但從鋼絲繩的捻向角度分析，左旋滾簡更適合采用右同向捻鋼絲繩，其次是右交互捻或左交互捻，右旋滾簡反之。但不論左旋還是右旋滾筒最不適合采用同向捻鋼絲繩]，該結論的依據是：鋼絲繩在卷簡上的繼繞方向，必須是使鋼絲繩緊地而不是松捻的方向繼繞叫.該說法不考慮折線繩槽和多層纏繞的問題。
3.2Lebus雙折線繩槽纏繞筆者針對石油鉆井絞車實際工況，對折線槽進行分段分析。針對鉆井絞車雙折線繩槽，在繩槽與端面平行區段，正在纏繞的鋼絲繩和相鄰已纏繩是平行關系，二者理論上沒有接觸，該區段內，左旋和右旋滾簡選配那種念法的鋼絲繩理論上是沒有任何關系的。這種設計最大程度減少了鋼絲繩的咬繩現象，提高了鋼絲繩壽命。
在繩槽和法蘭端面相交區段，正在纏繞的鋼絲繩和相鄰已纏繩是交叉關系，滾筒旋向和鋼絲繩捻向的選配適合單層纏繞說法。綜合分析，整體纏繩應按照單層纏繞說法進行優選鋼絲繩。
3.3多層纏繞
鉆井絞車工作時為多層纏繞，針對多層纏繞工況，滾簡為左旋（如圖3左側所示），當?shù)谝粚愉摻z繩纏滿時，對于第二層鋼絲繩而言，滾簡為右旋（如圖4所示），依次對于第三3滾筒旋向與繩捻向的選配
在圖2中，左側滾筒為左旋，右側滾簡為右旋。在實際應用過程中，對左旋滾筒和右旋滾簡配哪種捻向的鋼絲繩，在不同學者和使用者之間一直存在較大的爭議。部分學者認為左旋滾簡配右旋鋼絲繩，右旋滾簡配左旋鋼絲繩，駁論反之。筆者重點針對該問題進行分析：
3.1單層纏繞
以往學者多次針對單層纏繞進行詳細分析，這里不再論述，其結論是：交互捻鋼絲繩既適用于左旋滾簡，也適用于右旋滾筒。但從鋼絲繩的捻向角度分析，左旋滾筒更適合采用右同向捻鋼絲繩，其次是右交互捻或左交互捻]，右旋滾簡反之。但不論左旋還是右旋滾筒最不適合采用同向捻鋼絲繩]，該結論的依據是：鋼絲繩在卷簡上的纏繞方向，必須是使鋼絲繩緊捻而不是松捻的方向纏繞4。該說法不考慮折線繩槽和多層纏繞的問題。
3.2Lebus雙折線繩槽纏繞筆者針對石油鉆井絞車實際工況，對折線槽進行分段分析。針對鉆井絞車雙折線繩槽，在繩槽與端面平行區段，正在纏繞的鋼絲繩和相鄰已纏繩是平行關系，二者理論上沒有接觸，該區段內，左旋和右旋滾筒選配那種念法的鋼絲繩理論上是沒有任何關系的。這種設計最大程度減少了鋼絲繩的咬繩現象，提高了鋼絲繩壽命。
在繩槽和法蘭端面相交區段，正在纏繞的鋼絲繩和相鄰已纏繩是交叉關系，滾筒旋向和鋼絲繩捻向的選配適合單層纏繞說法。綜合分析，整體纏繩應按照單層纏繞說法進行優選鋼絲繩。
3.3多層纏繞
鉆井絞車工作時為多層纏繞，針對多層纏繞工況，滾筒為左旋（如圖3左側所示），當?shù)谝粚愉摻z繩纏滿時，對于第二層鋼絲繩而言，滾簡為右旋（如圖4所示），依次對于第三層而言滾筒為左旋……反之亦然。故，第一層、第三層纏繩時滾筒旋向相同，第二層和第四層纏繩時滾筒旋向相同。對左旋滾筒每層進行單層纏繞分析，單數層最優選配右同向捻鋼絲繩，雙數層最優選配左同向捻鋼絲繩，右旋滾簡反之。但鋼絲繩選定后，捻向是固定不變的。因此，綜合考慮不論左旋還是右旋滾筒，針對多層纏繞時應優選交互捻鋼絲繩。
u左旋液黃第二層繳繩變右放滾筒圖4多層纏繞
4鉆井工況中鋼絲繩的纏繞
鉆井作業工況下，為防止鋼絲繩從滾筒上脫落，當游車最低點下放至鉆臺面時滾筒第一層需纏三分之一鋼絲繩，此時懸掛頂驅或水龍頭后，絞車提升頂驅或水龍頭使提環能掛上卡瓦，達到正常作業最低點工況，此時滾筒纏繩量為1層10圈左右，如圖4所示。正常作業過程中這1層10圈左右的繩子不釋放，提升和下放鉆具過程中，參與作業的鋼絲繩始終處于1層10圈至4層即將纏滿的范圍內，即在鉆井作業中第二層、第三層、第四層鋼絲繩頻繁處于纏繞/釋放過程。
結合滾筒旋向與繩捻向的選配分析，綜合考慮鉆井作業中延長鋼絲繩壽命，鉆井工況中鋼絲繩的纏繞應以第二層、第四層纏繩時滾筒旋向?yàn)榛A(chǔ)，采用上述說法進行選配鋼絲繩。
5結論
根據筆者上述論證，得出以下觀點：（1）針對單層纏繞工況：左旋滾筒應選配右交互捻鋼絲繩，右旋滾筒應選配左交互捻鋼絲繩：（2）針對多層纏繞工況：不論是左旋滾筒還是右旋滾簡，應優選交互捻鋼絲繩：（3）針對石油鉆井多層纏繞工況：應以第二層纏繩時滾筒旋向?yàn)榛A(chǔ)進行優選鋼絲繩，即左旋滾筒應選配左交互捻鋼絲繩，右旋滾筒應選配右交互捻鋼絲繩。
