您的位置: 主頁 > 常見問題 >

鋼絲繩生產(chǎn)工藝中低溫鋼絲拉拔化成劑的開發(fā)

作者： admin 編輯： admin 來源：admin 發(fā)布日期：2022-08-12 14:57

信息摘要：

夏明舉1 沈宗燕2 1.沈陽帕卡瀨精有限總公司；2.寶鋼特鋼長材有限公司摘要：當(dāng)前，磷化技術(shù)領(lǐng)域的研究方向主要是圍繞提高質(zhì)量、減少環(huán)境污染、節(jié)省能源進行。客戶要求，為降低能

夏明舉1 沈宗燕2
1.沈陽帕卡瀨精有限總公司；2.寶鋼特鋼長材有限公司
摘要：當(dāng)前，磷化技術(shù)領(lǐng)域的研究方向主要是圍繞提高質(zhì)量、減少環(huán)境污染、節(jié)省能源進行。客戶要求，為降低能耗，把化成劑的溫度降低到50～55℃，考察其磷化膜膜重通過實驗可知，用和搭配比現(xiàn)場使用的搭配效果較好，基本能滿足現(xiàn)場使用要求，特別是化成劑的使用溫度可降低到65℃左右。
關(guān)鍵詞：磷化處理技術(shù)；低溫磷化；提高質(zhì)量；減少環(huán)境污染；節(jié)省能源
        磷化膜用作鋼鐵的防腐蝕保護膜，最早應(yīng)用于工業(yè)生產(chǎn)。在近一個世紀磷化處理技術(shù)積累了豐富的經(jīng)驗，有了許多重大的發(fā)現(xiàn)。廣泛應(yīng)用于防蝕技術(shù)，金屬冷變形加工工業(yè)。這個時期磷化處理技術(shù)重要改進主要有：低溫磷化、各種控制磷化膜膜重的方法、連續(xù)鋼帶高速磷化。當(dāng)前，磷化技術(shù)領(lǐng)域的研究方向主要是圍繞提高質(zhì)量、減少環(huán)境污染、節(jié)省能源進行。客戶要求，為降低能耗，把化成劑的溫度降低到50～55℃，考察其磷化膜膜重。我們這次主要針對鋼絲繩公司的生產(chǎn)設(shè)備和工藝，開發(fā)中低溫鋼絲拉拔化成劑。
        1實驗的必要性
        根據(jù)鋼絲繩公司的生產(chǎn)工藝，通過用公司產(chǎn)品表調(diào)劑、化成劑和現(xiàn)場使用產(chǎn)品進行平行對比實驗，在實驗結(jié)果達到相同效果的同時，降低化成劑的使用溫度，以滿足客戶的需要。
        2實驗方案
        2.1實驗工藝及步驟
        本實驗用表調(diào)劑、化成劑和現(xiàn)場使用產(chǎn)品表調(diào)劑、化成劑進行平行對比實驗。根據(jù)鋼絲繩公司的生產(chǎn)工藝，由于磷化的生產(chǎn)線有三條，其線長和線速均不同，因此，實驗時要從三個不同時間段19s、42s、60s進行實驗分析，并對該公司提供的鋼絲進行磷化處理，最后對磷化膜進行皮膜分析。
        2.2磷化皮膜分析
        用化學(xué)退膜法對磷化膜重進行分析、用掃描電鏡對皮膜的結(jié)晶狀態(tài)進行分析。實驗按照“SPIS-T-003”、“SPIS-T-007”、“SPIS-T-020”、“SPIS-T-032”企業(yè)標(biāo)準(zhǔn)執(zhí)行。
        3實驗內(nèi)容及結(jié)果
        3.1膜重實驗
        膜重計算公式：W =（W1－W2）× 10000 / A
        3.2皮膜分析

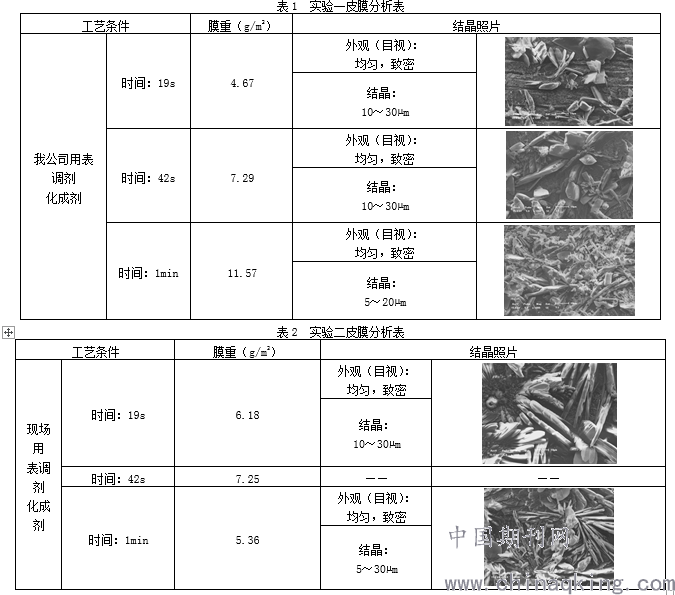

        皮膜分析見下表：

         3.3膜重曲線圖
        根據(jù)實驗數(shù)據(jù)做膜重曲線圖。

圖1 膜重曲線圖               圖2 膜重曲線圖
        根據(jù)以上膜重、結(jié)晶照片及曲線圖可知：用和做出的磷化膜膜重較之要好；其結(jié)晶照片相對均勻、致密。現(xiàn)由于磷化時間較短，實驗數(shù)據(jù)不是很穩(wěn)定，以下主要針對產(chǎn)品重復(fù)做幾組實驗，取其平均值。
        3.4重復(fù)以上實驗并做曲線圖
        4實驗結(jié)論
        4.1用和搭配，做出的磷化膜膜重和磷化膜結(jié)晶致密度都較之搭配好，在成本基本不變的同時，化成劑使用溫度可降低到65℃左右；
        4.2磷化時間為19s時的磷化膜重較低；
        4.3根據(jù)曲線圖可知，隨著磷化時間的延長，磷化膜越好，磷化膜重越重。
        綜上所述：通過以上實驗可知，用和搭配比現(xiàn)場使用的搭配效果較好，基本能滿足現(xiàn)場使用要求，特別是化成劑的使用溫度可降低到65℃左右。配方一在磷化溫度為55℃，時間為42秒時，磷化膜膜重可達到5.8g/m2；配方二在磷化溫度為55℃，時間為19秒時，磷化膜重可達到5.37g/m2。因此，在生產(chǎn)現(xiàn)場應(yīng)用時，可根據(jù)不同生產(chǎn)線應(yīng)用不同的配方，這樣均可達到使用要求。

本文標(biāo)簽

本網(wǎng)站內(nèi)容由昌源鋼繩小編整理、編輯、發(fā)布。如您轉(zhuǎn)載時，請帶上本文標(biāo)題與鏈接，昌源鋼繩感謝您的支持，我們會一如既往提供高質(zhì)量鋼絲繩產(chǎn)品與優(yōu)質(zhì)的技術(shù)指導(dǎo)服務(wù)，昌源鋼繩感謝有您相伴！
標(biāo)題：鋼絲繩生產(chǎn)工藝中低溫鋼絲拉拔化成劑的開發(fā) 鏈接：/changjianwenti/1017.html

【相關(guān)推薦】
